OpenCV处理拍照表格（一）

发表于 更新于 分类于 ， 阅读次数：

环境配置

https://www.learn2crack.com/2016/03/setup-opencv-sdk-android-studio.html

非常新的一篇在AS中安装OpenCV的教程，按教程装好了环境并测试通过。

注意教程中没有讲到的是想要使用OpenCV的相关功能，需要安装下载包中apk目录下的对应处理器的OpenCV manager。并在使用OpenCV的活动中加入以下内容：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
private BaseLoaderCallback mLoaderCallback = new BaseLoaderCallback(this) {

    //Connect to OpenCV manager service and initialize
    @Override
    public void onManagerConnected(int status) {
        switch (status){
            case BaseLoaderCallback.SUCCESS:
                Log.i(TAG, "OpenCV Success");
                break;
            default:
                super.onManagerConnected(status);
                Log.i(TAG, "OpenCV Fail");
                break;
        }

    }
};
1
2
3
4
5
6
7
//Initialize at every resume
@Override
protected void onResume() {
    super.onResume();
    OpenCVLoader.initAsync(OpenCVLoader.OPENCV_VERSION_3_1_0, getApplicationContext(), mLoaderCallback);
    Log.d(TAG, "On Resume OK");
}

http://docs.opencv.org/java/3.1.0/>
opencv的官方文档。
更正：上面的3.1版的文档并没有详细的方法解释！

所以只能看

http://docs.opencv.org/java/2.4.11/

2.4.11的。

处理的大致思路

目前想到的思路是：

  1. 图像彩色转灰度
  2. 灰度图像设置阈值后二值化即变成完全黑白
  3. 去除多余的噪点
  4. 边缘识别
  5. 透视变形
  6. 矩形识别
  7. 分割识别出的矩形
  8. OCR对矩形进行识别，读取数据。

实现

灰度与二值化

开始采用OpenCV中BitmapToMat方法，将文件以Bitmap的形式读取，再转换为Mat格式再进行处理。

后面发现了OpenCV自带的imread方法，传入文件路径和Mat的格式后就可以方便地获得一个Mat对象。

另外如果在这里采用Imgcodecs.CV_LOAD_IMAGE_GRAYSCALE标签，就可以直接以灰度的形式读取图像，省去了颜色转化的步骤。并且这个Mat的格式就是下面一步二值化要求传入的8UC1（8位单通道）格式。

下面就是二值化步骤，OpenCV提供了两个函数，第一个是普通的Threshold函数：

threshold

public static double threshold(Mat src,
Mat dst,double thresh,double maxval,int type)
Parameters:
src - input array (single-channel, 8-bit or 32-bit floating point).
dst - output array of the same size and type as src.
thresh - threshold value.
maxval - maximum value to use with the THRESH_BINARY and THRESH_BINARY_INV thresholding types.
type - thresholding type (see the details below).

传入图像，传出图像，阈值，填充的最深颜色，填充方法（达到阈值就填充最深颜色或相反），就可以根据每个像素的灰度值与阈值进行比较来决定填充的值为0或是最深。

定阈值的方法虽然可以对一张图像通过调整达到最优的效果，但是对于不同光照条件下拍摄出来的照片，因为整体亮度的不同，定阈值显然无法适应所有的情况。

所以就有了第二种函数，adaptiveThreshold，除了传入上面的这些参数外，增加了三个重要的参数

adaptiveThreshold

public static void adaptiveThreshold(Mat src,Mat dst,double maxValue,int adaptiveMethod,int thresholdType,int blockSize,double C)
Parameters:
src - Source 8-bit single-channel image.
dst - Destination image of the same size and the same type as src.
maxValue - Non-zero value assigned to the pixels for which the condition is satisfied. See the details below.
adaptiveMethod - Adaptive thresholding algorithm to use, ADAPTIVE_THRESH_MEAN_C or ADAPTIVE_THRESH_GAUSSIAN_C. See the details below.
thresholdType - Thresholding type that must be either THRESH_BINARY or THRESH_BINARY_INV.
blockSize - Size of a pixel neighborhood that is used to calculate a threshold value for the pixel: 3, 5, 7, and so on.
C - Constant subtracted from the mean or weighted mean (see the details below). Normally, it is positive but may be zero or negative as well.

blockSize：对某个像素周围进行采样的范围。
adaptiveMethod：根据上面的范围求阈值的方法，有两种：

  1. mean平均，简单地取采样范围内的平均值作为阈值。
  2. gaussian高斯，以高斯函数为基础，简单地说就是近的地方权重更高、远的地方权重低，来求阈值。

C：求出来的阈值减去的常量。

这三个参数就是决定二值化效果的关键，我找最优值的方法比较暴力，写了一个嵌套的循环设置这两个值，再输出到文件导出到电脑上用肉眼比较。最后确定的值为17-10。

adaptiveMethod我用的是mean，因为表格相对来说黑白比较明显，并不需要去根据距离的远近来决定阈值。

17这个值在我的手机拍摄出来的效果里面是最好的，但由于不同拍摄设备的分辨率不同，就造成了笔画所占据的像素的数量的不同，可以想到的是在高分辨率的情况下这个值应该要相应地增大，打个比方说我一个笔画的粗细就有17个像素，那么这个范围内检测出的阈值就会非常高从而导致笔画的残缺不全。

C这个值还是需要经过测试来得出的，设置的不同对最后效果的影响是最大的，直接会决定最后出来的图片是笔画过粗或是笔画残缺。

下面是处理前后的效果：

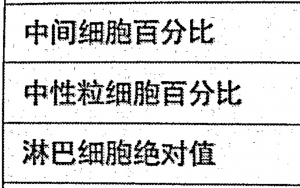

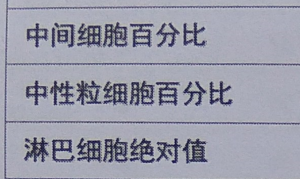

qq%e6%88%aa%e5%9b%be20161115205902qq%e6%88%aa%e5%9b%be20161115205922

可以看到二值化以后的图像只有黑白两色，但是明显有许多的噪点。

去噪

二值化之后就是去噪了，去噪的目的是把图像中的独立的点去掉。

去噪的方法是腐蚀，跟字面意思一样，就是缩小图案的范围，当图像的范围本身就很小时（噪点就是一个个这样的独立点），缩小后自然就不见了。

可以想到，在去噪后，部分笔画也随之缩小甚至细的地方会直接消失，所以腐蚀之后要再进行一步膨胀，即把图案的边缘扩大。

因为噪点已经消失，所以也不会因扩大而回来，但笔画依然存在，就会膨胀而得到弥补，也顺便可以补一下残缺的地方。

原理大概就是这样，但是由于OpenCV的这两个操作针对的是图像中的亮点（白色的地方被认为是亮点），而我们的表格又是白底黑字的，实际上黑色的部分是我们想要处理的部分，所以我将这两步交换了，相当于是对黑色的地方先腐蚀后膨胀。

下面是代码实现：

1
2
3
4
5
6
Mat kernelDilate = Imgproc.getStructuringElement(Imgproc.MORPH_DILATE, new Size(2, 2));
Imgproc.dilate(srcPic, srcPic, kernelDilate);
Imgcodecs.imwrite("/storage/sdcard/pic/test/afterErode.jpg", srcPic);
Mat kernelErode = Imgproc.getStructuringElement(Imgproc.MORPH_ERODE, new Size(2, 2));
Imgproc.erode(srcPic, srcPic, kernelErode);
Imgcodecs.imwrite("/storage/sdcard/pic/test/afterDilate.jpg", srcPic);

参数中有一个Kernel，这个就是处理图像的核，具体的内容不展开，我们利用getStructuringElement函数可以构建特定的处理核，这个函数第一个参数是构建的核的类型，除了用于代码中用到的膨胀和腐蚀的类型，还有ract、cross、ellipse等不同的形状，后面的size就是我们设置的重点了，指的是核的大小，可以理解成检测的范围，对于大的噪点自然需要大的范围，但是也意味着笔画细节丢失也更加严重。对于膨胀操作，则可以理解成膨胀的像素数，这个数值越大，最后的结果中的笔画也就越粗。

下面是上述代码的结果对比：

qq%e6%88%aa%e5%9b%be20161115205922之前

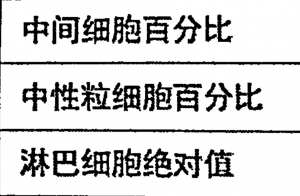

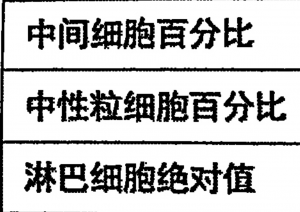

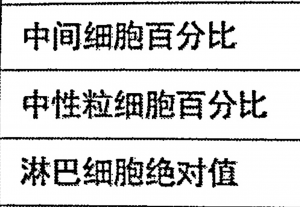

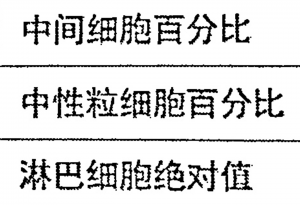

qq%e6%88%aa%e5%9b%be20161115202014 qq%e6%88%aa%e5%9b%be20161115202029 qq%e6%88%aa%e5%9b%be20161115202050 qq%e6%88%aa%e5%9b%be20161115202107

设置了四种不同的参数，可以看到噪点基本都被去除，最后的细节不尽相同。
